信號源、使用中阻抗匹配問題

示波器本身也有輸入阻抗的，探頭的阻抗應該和示波器的阻抗一致起來。一般的，低端示波器只有1M Ohm輸入阻抗，中端示波器輸入阻抗可以在50 Ohm和1M Ohm之間切換，高端的一般只有50 Ohm一種輸入阻抗。具體用那個輸入阻抗，需要看具體要測量的信號。

示波器的輸入阻抗選擇要和被測的信號有關：

這里首先要和探頭的輸入阻抗區分。先對探頭進行簡單的介紹，通常無源探頭有兩個檔位：1X和10X，1X的阻抗約為幾十Ohm~幾百Ohm，10X的阻抗為9M Ohm，和示波器的阻抗1M Ohm串聯，共為10M Ohm的輸入阻抗。

當用1X的時候，因為線纜的原因，負載電容比較大，帶寬不能做到太高；

當用10X的時候，能對線纜及示波器進行補償，帶寬可以做到500、600MHz。

示波器的輸入阻抗選擇為 1M Ohm，用于測量不是特別高頻的信號和電壓大的信號；

示波器的輸入阻抗選擇為50 Ohm，50 Ohm輸入阻抗垂直指標更好，靈敏度更高，不能測量大電壓；

1、如果高頻電路且不接負載，選用50歐匹配的阻抗輸入可以相當于負載，然后再觀察信號。

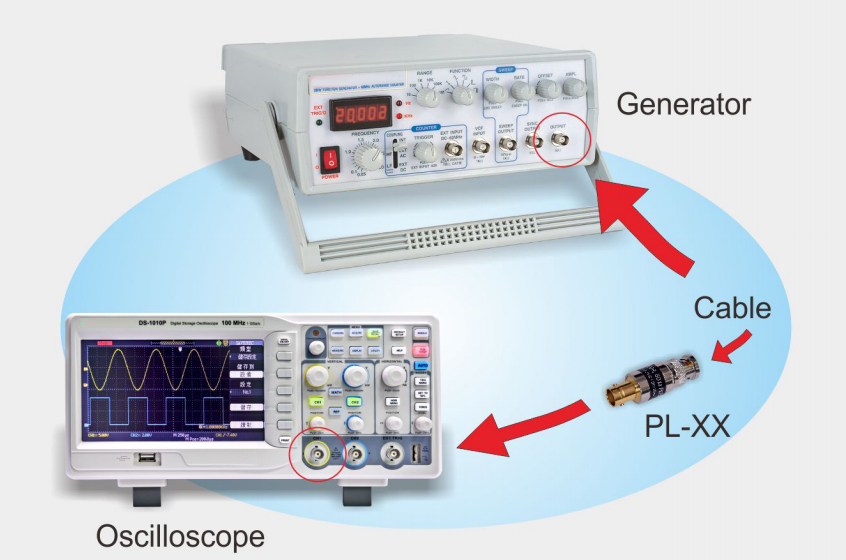

有些信號來自50Ω輸出阻抗的源,為了準確的測量這些信號并避免發生失真，必須對這些信號進行準確的傳送和端接。這時應當用50Ω特性阻抗的電纜并用的50Ω負載進行端接。

2、阻抗匹配的阻抗值通常和使用的傳輸線的特性阻抗值一致，對于射頻系統,一般采用50Ω阻抗。

3、對于高阻抗儀器,由于等效并聯電容的存在,隨著 頻率升高,并聯組合阻抗逐漸變小,將對被測電路形式負載.如1MΩ輸入阻抗,在頻率達到100MHz時,等效阻抗只有100Ω左右。因此，高帶寬的示波器 一般都采用50Ω輸入阻抗，這樣可以保證示波器與源端的匹配。但是使用50Ω輸入阻抗時，必須考慮到50Ω輸入阻抗的負載效應比較明顯，此時最好使用低電容的有源探頭。

還有關于信號源的輸出配置有：

高阻和50Ω負載。假使設置1Vpp的高阻輸出時，信號源的輸出是Vs=1Vpp，內阻Rs=50Ω；如果這時候示波器設置為1MΩ的輸入阻抗，那么示波器測量得到的信號為1MΩ/(1MΩ+50Ω)*1Vpp還是約等于1Vpp；如果示波器設置為50Ω的輸入阻抗，那么示波器測量得到的信號為50Ω/(50Ω+50Ω)*1Vpp，那么約等于0.5Vpp；假設設置1Vpp的50Ω負載輸出時，信號源的輸出是Vs=2Vpp，內阻Rs=50Ω；如果這時候示波器設置為1MΩ的輸入阻抗，那么示波器測量得到的信號為1MΩ/(1MΩ+50Ω)*2Vpp還是約等于2Vpp；如果示波器設置為50Ω的輸入阻抗，那么示波器測量得到的信號為50Ω/(50Ω+50Ω)*2Vpp，那么約等于1Vpp；
