了解，并正確測量輸出電壓紋波

設計好新的電源，現在想測量輸出電壓紋波。連接示波器探頭后看到輸出電壓上的巨大尖峰，這是真的嗎？或者你可能沒有看到巨大的尖峰，但仍然有太多的波紋？如何正確測量它，我們先對紋波做個了解。

一、 紋波起源

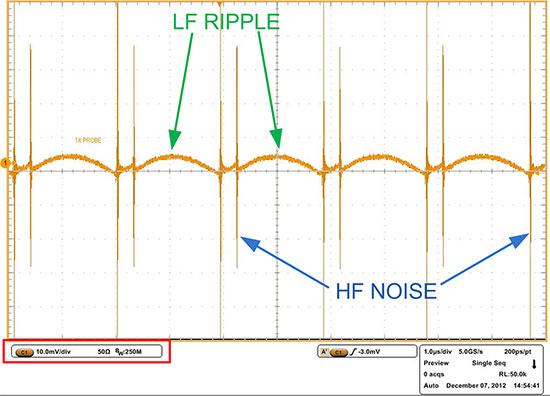

輸出電壓紋波有兩個分量：低頻“紋波”和高頻“噪聲”。這是一個例子：

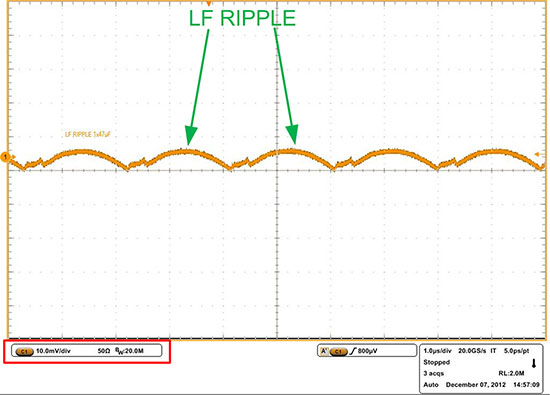

如果將示波器設置打開20MHz帶寬限制，儀器可能不會捕獲HF噪聲，并且只能看到調制器開關頻率處出現的LF紋波。然后，波形看起來是這樣：

現在我們討論如何正確的設置儀器，并確保正確測量它，紋波和噪音可能沒有看起來那么糟糕。

二、示波器探頭設置

1. 使用接地彈簧，不要使用接地線

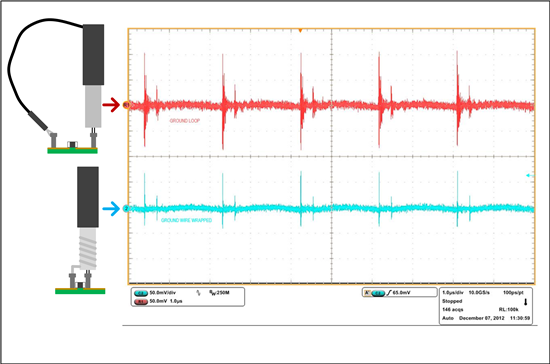

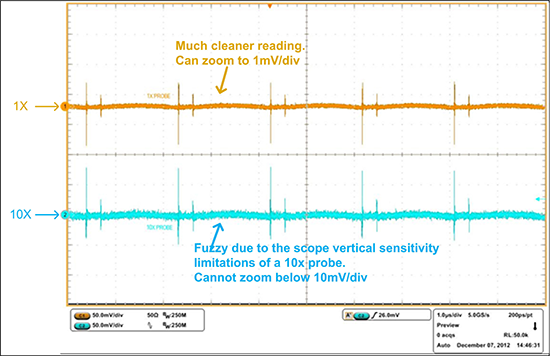

使用示波器探頭的鱷魚夾地線形成一個漂亮的環形天線將吸收輻射噪聲。更好的測量方法是使用接地彈簧，環路面積更小，并將大大降低噪聲。以下是在250MHz BW下使用1x和10x探頭的Vout紋波測量的比較：

2. 使用1X檔位測量，使用10x探頭靈敏度不夠高，無法獲得干凈的信號讀數，無法準確測量

問題總結

這是一個典型的電源紋波測試的問題。我們通過使用短的地線連接、換用低衰減比的探頭以及帶寬限制功能使得紋波噪聲的測試結果大大改善。一般來說，影響電源紋波測試結果的影響因素按照重要性主要有以下幾個：

1、 前端連接線和地環路的長度：長的地環路會拾取更多開關電源的電磁輻射以及地噪聲，因此需要使用盡可能短的地線連接。

2、 探頭的衰減比：大衰減比的探頭會使得小信號幅度更加微弱，甚至淹沒在示波器底噪聲里，所以應該盡量使用1:1衰減比的探頭。

3、 帶寬限制：很多電磁噪聲和示波器的底噪聲都是寬帶的，設置合適的帶寬限制可以濾除額外的噪聲。很多電源紋波噪聲測試場合使用20MHz的帶寬限制，也有些芯片會要求測到80MHz或200MHz。

4、 測量量程：通常會在小量程檔下（比如10mv/格或20mv/格）進行電源紋波的測試。量程打得越大，示波器的底噪聲越高。但有些示波器的偏置范圍有限，在小檔位下時可能不能夠把被測的直流電壓信號拉回到屏幕中心附近進行測量，所以很多時候會使用示波器的AC耦合功能把直流隔離掉再進行紋波噪聲測試。

5、 輸入阻抗：很多示波器有50歐姆和1M歐姆的輸入阻抗選擇，通常50歐姆輸入阻抗下示波器的底噪聲更低。不過示波器連接大部分無源探頭時都會自動把阻抗切換到1M歐姆，只有連接有源探頭或同軸電纜時才可以設置為50歐姆輸入阻抗。
