如何評估差分探頭的共模抑制比（CMRR）以滿足使用要求

在電子測量領域，差分探頭作為一種重要的測量工具，廣泛應用于各種電路測試中。差分探頭通過測量兩個輸入端之間的電位差來獲取信號，同時抑制共模信號，從而提高了測量的準確性和穩定性。然而，在實際應用中，差分探頭的共模抑制比（CMRR）是一個關鍵的性能指標，它直接關系到探頭對共模信號的抑制能力。因此，如何評估差分探頭的CMRR以滿足使用需求，成為了電子工程師們必須面對的問題

以MOS管為例

1.  將差分探頭的紅黑夾子短接，確保它們之間沒有電位差。

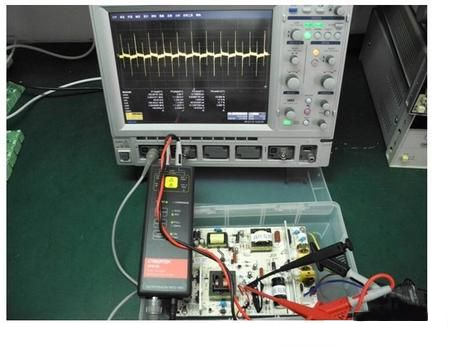

2.  將短接后的差分探頭夾子勾住被測MOS管（或其他電子元件）的上管G極。

3.  觀察差分探頭的輸出，如果輸出不為零，則說明被測點對地存在共模電壓，且差分探頭的CMRR有限。

4.  觀察示波器輸出，輸出越小，說明差分探頭的CMRR能力越強；反之，輸出越大，則CMRR能力越差

5.  測量電路的波形，若測量的電壓遠大于共模信號的輸出，則對波形幾乎沒有影響。
