無源（單端）探頭衰減功能解析

無源探頭作為示波器的常見配件，通常在購買示波器時會由廠家標配幾個。這些無源探頭由探頭頭部、探頭電纜、補償設備或其他信號調節網絡以及探頭連接頭等多個部分構成。它們不使用有源元件，如晶體管或放大器，因此無需額外供電，具有更高的易用性和成本效益。

無源電壓探頭為應對不同電壓范圍提供了多種衰減系數選擇，其中10×無源電壓探頭因其適用性廣而成為最常用的探頭。對于信號幅度在1V峰峰值或更低的應用場景，1×探頭可能更為合適。而在低幅度和中等幅度信號混合（如幾十毫伏到幾十伏）的應用中，可切換1×/10×的探頭則提供了更大的便利性。然而，值得注意的是，這類可切換探頭在本質上相當于一個探頭內集成了兩個不同特性的探頭，它們的衰減系數、帶寬、上升時間和阻抗（R和C）等特點均有所不同。因此，這些探頭可能無法與示波器的輸入實現完全匹配，從而無法達到標準10×探頭所能提供的最優性能。

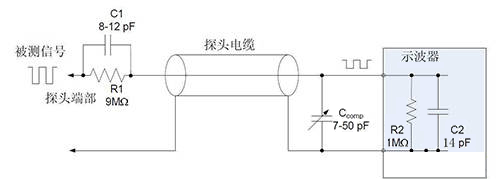

無源探頭的衰減功能是通過內部電阻器來實現的，這一設計擴大了示波器的電壓測量范圍。當內部電阻器與示波器的輸入電阻配合使用時，會形成一個分壓器。以典型的10x探頭為例，其內部裝有一個9MΩ的電阻器。當這個探頭與具有1MΩ輸入阻抗的示波器連接時，會在示波器的輸入通道上產生10:1的衰減比。這意味著示波器上顯示的信號幅度將是實際測量信號幅度的十分之一。因此，在使用這類探頭時，我們還需要在示波器的通道設置中調整衰減比至相應的值（如10X），以確保測量結果的準確性
