電阻和阻抗

電阻是電路中一個重要的物理量，它表示導體對電流的阻礙作用。電阻的大小決定了電流在導體中流動的難易程度。

電阻的單位是歐姆（Ω），它反映了導體對電流的阻礙程度。電阻越大，導體對電流的阻礙作用就越強，電流就越難通過；電阻越小，導體對電流的阻礙作用就越弱，電流就越容易通過。

在電路中，電阻的作用主要體現在兩個方面：一是限制電流的大小，保護電路和設備不受過流損害；二是通過電阻的發熱作用，將電能轉化為熱能，實現一些特定的功能，如加熱、照明等。

阻抗的定義

阻抗是交流電路中電壓與電流比值的復數表示，通常用大寫字母Z表示。在交流電路中，電流和電壓都是隨時間變化的，因此它們之間的關系不能簡單地用直流電路中的電阻來描述。阻抗不僅包含了電阻的實部，還包含了由電感產生的感抗和電容產生的容抗的虛部。

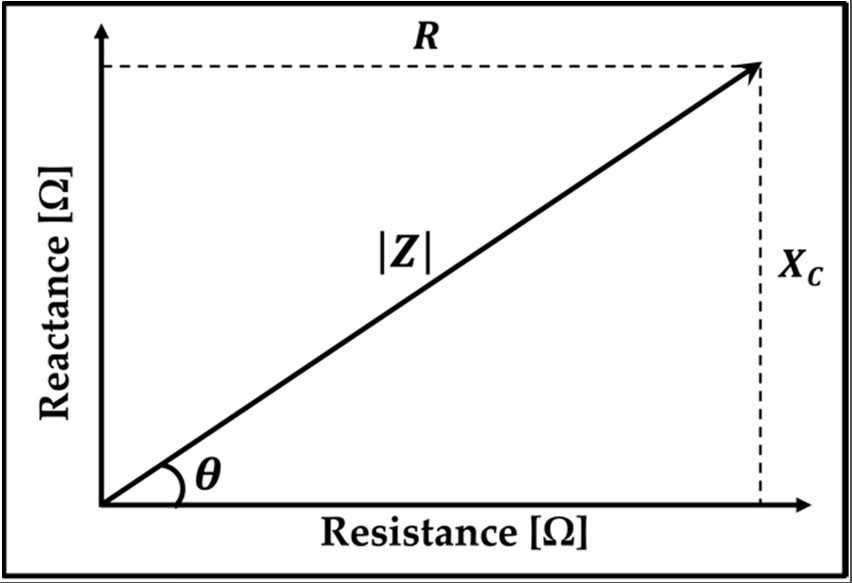

阻抗的復數形式可以表示為：

Z = R + jX

其中，R是電阻，X是感抗或容抗（取決于電路中的元件是電感還是電容），j是虛數單位。

阻抗的計算方法

阻抗的計算取決于電路中的元件類型。對于純電阻電路，阻抗等于電阻值。對于包含電感或電容的電路，阻抗的計算需要考慮感抗或容抗的影響。

純電阻電路：Z = R

純電感電路：Z = jωL，其中ω是角頻率，L是電感值。

純電容電路：Z = -j/(ωC)，其中C是電容值。

對于包含多個元件的復雜電路，可以使用串聯和并聯阻抗的計算規則來求解總阻抗。

阻抗在電路設計和分析中的應用

電路匹配：在信號傳輸和接收過程中，阻抗匹配是至關重要的。如果源阻抗和負載阻抗不匹配，會導致信號反射和功率損失。通過調整電路元件的值，可以實現阻抗匹配，從而提高信號傳輸效率。

濾波器設計：阻抗在濾波器設計中起著關鍵作用。通過選擇合適的元件值和連接方式，可以設計出具有特定頻率響應的濾波器，如低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器。

電路穩定性分析：阻抗分析有助于評估電路的穩定性。通過計算電路的輸入阻抗和輸出阻抗，可以判斷電路是否存在振蕩傾向，并采取相應的措施來消除不穩定因素。
