合理使用差分探頭

高壓差分探頭是電力工程師常用的測量方法，但與普通探頭相比，高壓差分探頭的使用有很多細節。

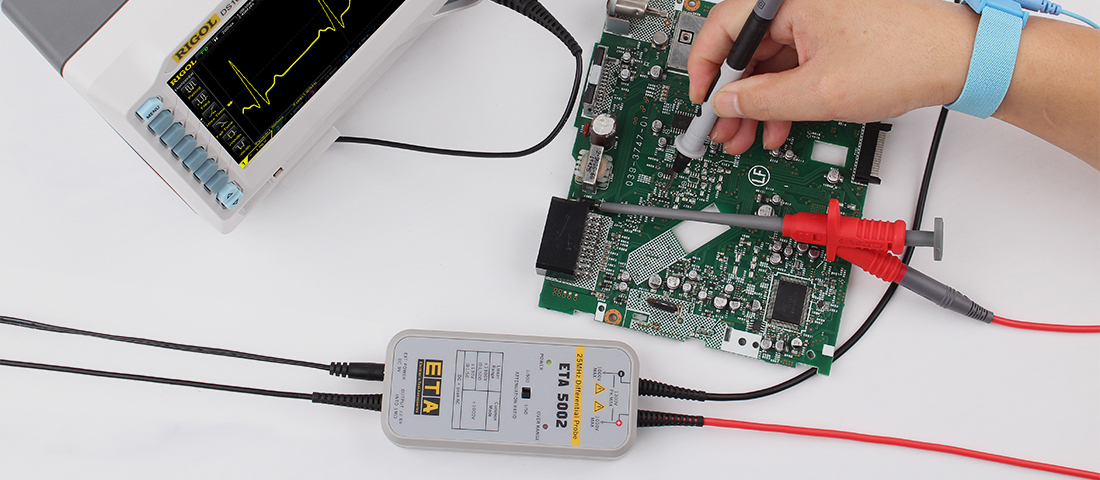

用高壓差分探頭測量220V（峰值約620V）電源模塊的電壓。主要注意事項如下：

測量前，必須了解被測電源的峰值電壓有多大，是否超出探頭的范圍。為保證用戶、本產品及與本產品連接的設備的安全，請嚴格遵守以下安全操作規程：

使用正確的電源適配器：必須使用原電源適配器，以免損壞探頭。

測量前，檢查探頭齒輪的選擇是否正確。如果電壓峰值范圍低于130v，可以使用1/50檔。如果電壓峰值范圍高于130v，建議使用1/500檔。相應的示波器也要換成相應的探頭比，50x/500X，在示波器中調整示波器時，盡量設置示波器適當的垂直靈敏度，使波形可以占據屏幕多達6格，但不要超出屏幕范圍。由于波形垂直齒輪越小，ADC的測量精度越高，測量精度越高。

測量時，應盡可能采用絞合輸入線的方式。采用雙絞線可以減小線圈面積，減小空間磁場的拾取，從而減少噪聲的干擾，提高測量精度。特別是在強電磁輻射的環境中，采用雙絞線可以有效降低噪聲干擾。

盡量不要使用延長線。延長線會增加輸入電容，產生信號反射，降低探頭的帶寬，使高頻信號無法測量。當測量頻率超過10MHz時，不建議使用延長線。如果需要額外延長輸入線，兩條延長線應延長相同的長度，測量輸入的信號頻率不應超過10MHz。

輸入線的延長對電壓幅值有一定的影響。在使用延長線時，建議兩條輸入線成對絞接，這樣可以避免更多的干擾，測量效果更好。
