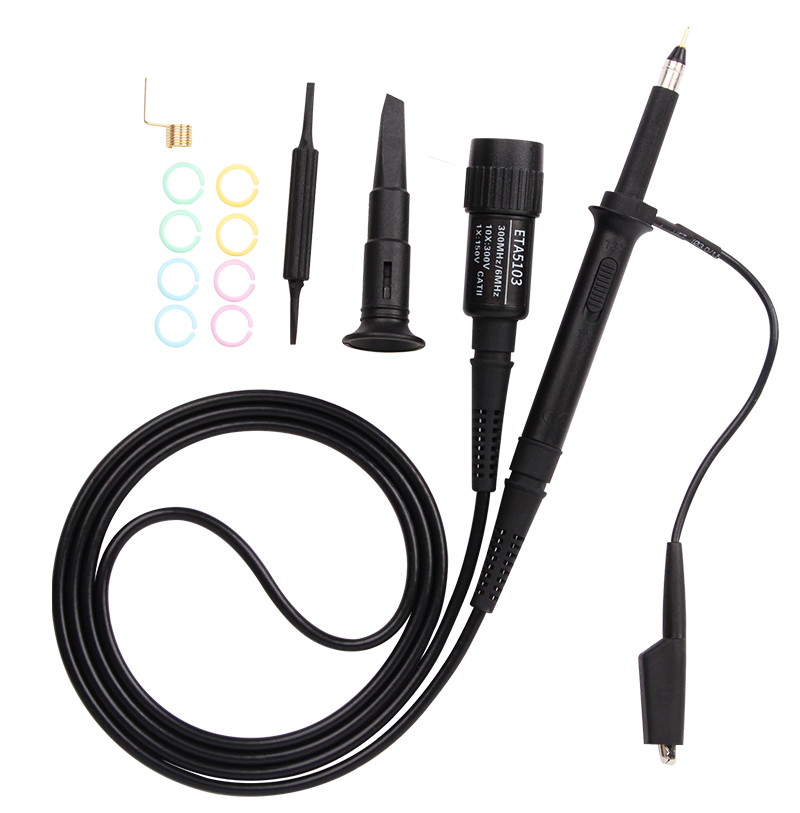

了解無源探頭的衰減比

什么是衰減比？

衰減比，是指探頭對輸入信號幅度的減小比率。它通常用一個冒號分隔的兩個數字來表示，例如 10:1。

10:1：這意味著探頭將輸入信號的幅度衰減到原來的十分之一。如果電路中某點的真實電壓是 10V，經過一個10:1的探頭后，到達示波器輸入端的信號只有1V。

1:1：這意味著探頭對信號沒有衰減，電路中是多大電壓，示波器看到的就是多大電壓。

那么，一個顯而易見的問題出現了：既然目的是測量，為什么我們要主動地把信號變小呢？這看似矛盾的操作，其實蘊含著深刻的電子學智慧。

為什么要“多此一舉”進行衰減？

保護示波器：就像給示波器戴了個絕緣手套，能測更高的電壓（比如市電），不怕燒壞。

看得更準：探頭接入電路會“蹭”走一點能量，叫“負載效應”。10X模式“蹭”得少很多，能讓高頻信號不變形，看得更真實。

重要提示：補償校準！

新探頭或換通道后，要把探頭接到示波器那個畫著方波的補償端子上，然后用小螺絲刀調節探頭上的補償孔，直到屏幕上的方波看起來是方方正正的，沒有圓角或尖刺。
