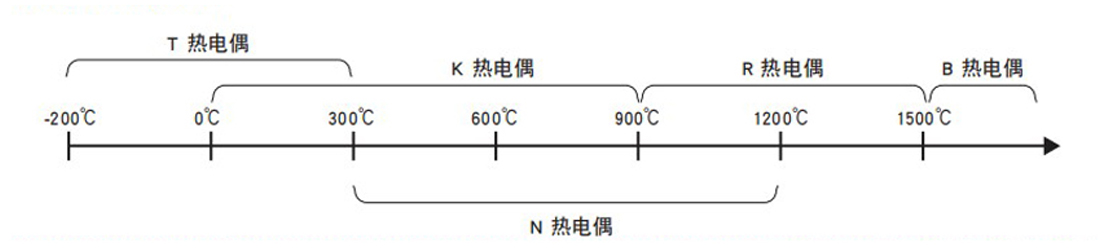

根據測量溫度選擇熱電偶
熱電偶按照兩種金屬導體的組合方式可分為以下 8 大種類。
種類的符號 | 使用材料 | 測量范圍 | |
正極 | 負極 | ||
B | 含銠為30%的鉑銠合金 | 含銠為6%的鉑銠合金 | +600到+1700℃ |
R | 含銠為13%的鉑銠合金 | 鉑 | 0到+1100℃ |
S | 含銠為10%的鉑銠合金 | 鉑 | +600到+1600℃ |
N | 以鎳、鉻和硅為主的合金 | 以鎳和硅為主的合金 | -200到+1200℃ |
K | 以鎳和鉻為主的合金 | 以鎳和鋁為主的合金 | -200到+1200℃ |
E | 以鎳和鋁為主的合金 | 以銅和鎳為主的合金 | -200到+900℃ |
J | 鐵 | 以銅和鎳為主的合金 | -40到+750℃ |
T | 銅 | 以銅和鎳為主的合金 | -200到+350℃ |
B/R/S 熱電偶被稱為貴金屬熱電偶，而 N/K/E/J/T 熱電偶被稱為廉金屬熱電偶。含有鉑、銠等熔點較高金屬的貴金屬熱電偶被用來測量 ＋1000℃ 以上的溫度，而廉金屬熱電偶則常用于測量 ＋1000℃ 以下的溫度。
下面描述了各類熱電偶的特征。
B 熱 電 偶：由于相較其他貴金屬熱電偶，其銠含量更高，所以熔點和機械強度有所增加，使用壽命長。電動勢極低，無法測低溫區域。主要用于測量 R /S 熱電偶無法測量的溫度更高的區域
R/S 熱 電 偶：它也用于對耐久性有一定要求的高溫區域。貴金屬熱電偶中 R 熱電偶的使用率最高。
N 熱 電 偶：價格低廉，用于測量 ＋1000℃ 以上的高溫區域。
K 熱 電 偶：相較于貴金屬熱電偶，其價格低廉，現在工業用途中最常見到它的身影。由于其 電動勢的直線性良好，具有較高的 耐熱和耐腐蝕性，因此可優先考慮使用 K 熱電偶。
E 熱 電 偶：每 1℃ 的電動勢極大，是分辨率良好的類型。特別用于對溫度進行精準測量。
J 熱 電 偶：是次于 E 熱電偶的類型，其每 1℃ 的電動勢較大，分辨率優良。 價格低于 E 熱電偶也是其一大特點。
T 熱 電 偶：是低溫區域（-200 到 ＋300℃）下的電動勢特性優秀的類型。 用于精準測量低溫區域。
