熱電偶的延長
eta-marketing
2022-11-25 13:56:13
0次
何謂補償導線
所謂補償導線，是指用于連接熱電偶與溫度測量器之間的導線。在使用溫度范圍（0℃ 到 ＋60℃）內具有與熱電偶幾乎相同的熱電動勢，因此它主要用于延長熱電偶。
為何延長熱電偶必須使用補償導線？

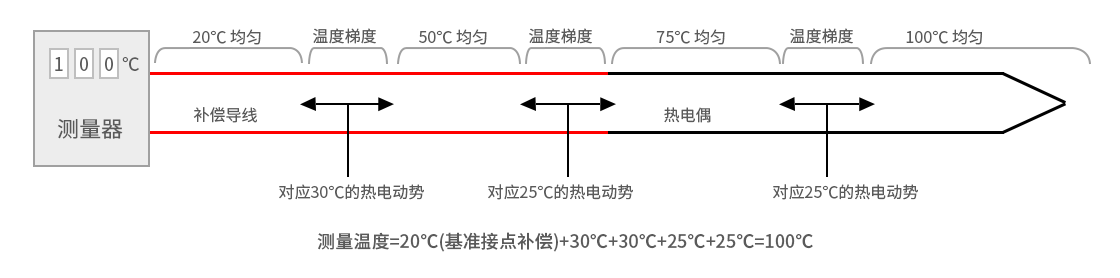

出于對下圖所示溫度梯度的考慮。
由于感溫部位存在溫度梯度，補償導線上也會產生與該溫度差相當的熱電動勢。 測量器計算產生的熱電動勢的合計值，并顯示為溫度。
如果按上圖所示不使用補償導線而使用銅導線，那么即使存在溫度梯度的部分也不會產生熱電動勢。由此導致溫度的測量結果產生誤差。
熱電偶與補償導線的連接
連接部位不存在溫度梯度時，使用普通接線板連接熱電偶與補償導線不會有任何問題。假使連接部位產生溫度差異，則無法進行正確測量。此時，應使用與所用熱電偶具有相同，熱電動勢的專用連接器。
熱電偶的最大延長
熱電偶本身延長至 1 km 以上也可以使用。但是，測量器上一般都規定了可配線的最大輸入信號電阻值和“輸入信號電阻”。需要注意的是，如果熱電偶的總電阻值超出該值，則無法實現正確測量。
